产品概述

金属管转子（浮子）流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构，具有体积小、压损小、量程比大（ 10~20： 1）、 可选带 HART 通讯功能的变送器， 安装维护方便等特点，广泛应用于各行业复杂、恶劣环境下， 对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。

金属管转子（浮子）流量计的系列产品，针对不同的用户需求、不同场合，有多种测量形式供用户可选；按输出形式分有就地指示型、远传输出型、控制报警型；按防爆要求分类，又可分为普通型、本质安全型、隔离防爆型三种。

金属管转子（浮子）流量计采用了国际先进的 Honeywell 无接触无磁滞检测磁场角度变化的磁测传感器、并配以高性能 MCU，可实现液晶显示：瞬时流量、 累计量、 环路电流，环境温度、阻尼时间、小信号切除量。可选 4～20mA 远传输出（ 可带 HART 通讯）、脉冲输出、上下限报警输出等功能，该型智能信号变送器具有很高的精度和可靠性，完全可以取代进口同类型仪表，且具有性价比高、在线参数标定、掉电保护等特点。

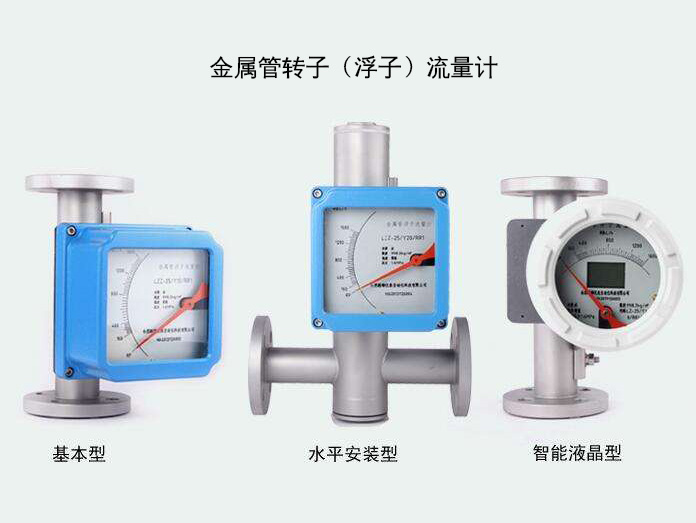

金属管转子（浮子）流量计的设计制作还考虑了用户工艺流向要求，有下进上出安装型、上进下出安装型、侧进侧出安装型、底进侧出安装型、水平安装型等安装方式可选。

技术参数

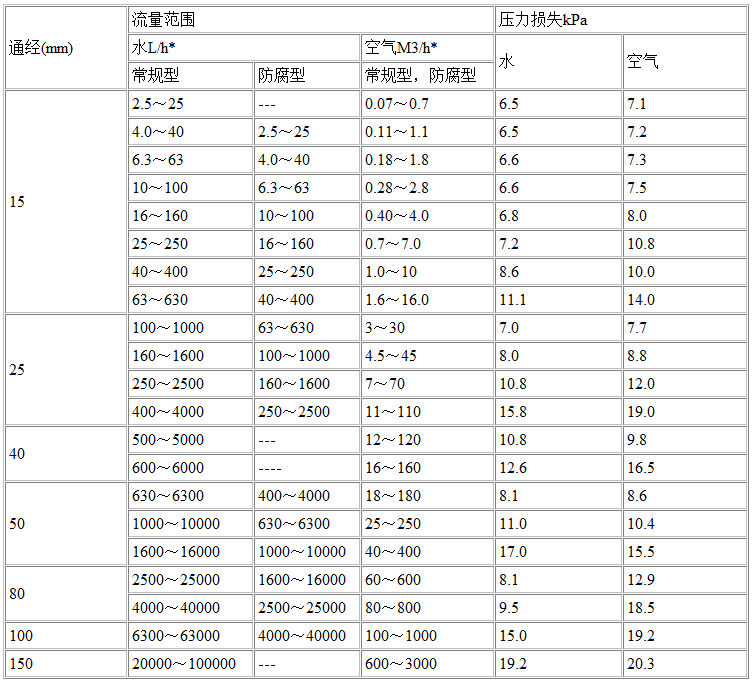

测量范围 水 (20℃) 16～150000 l/h

空气（ 0.1013MPa 20℃） 0.5～4000 m3/h

量 程 比 10:1（特殊型 20： 1） 精度等级 2.5（特殊型 1.5%或 1.0%）

工作压力 DN15～DN50 PN16MPa  DN80～DN150 PN10MPa （特殊型 16MPa）

夹套压力等级： 1.6MPa   介质温度 标准型 -20℃～+200℃

高温型 300℃    内衬 FEP 型 ≤90℃

环境温度 -20℃～+100℃(无液晶显示远传型≤85℃)(带液晶显示远传型≤70℃)

介质粘度 DN15： ≤5mPa.s  ≤30mPa.s  DN25： ≤250mPa.s  DN50～DN150：≤300mPa.s

液晶显示 瞬时流量显示数值范围:0.000～99999  累积流量显示数值范围:0.00～99999999

输 出 标准信号: 二线制 4～20mA(可带 HART 通讯)  标准信号:三线制 0～10mA

报警信号:1、 两路继电器输出(极限值 125VAC/0.25A)   一路或两路接近开关（开关要求根据客户要求）

脉冲信号输出： 0-1KHz 隔离输出（ 输出电平 Vpp>4.5V）

供 电 标准型:24VDC±20%  交流型:220VAC(85～265VAC)(需定制)

电池型:3.7@4.4-5.2AH 锂电池， 根据不同使用情况， 每组可用（ 3～12 个月），两组替换使用。

连接方式 标准型： HG20592 法兰

特殊型：用户提供法兰标准  螺纹连接型：用户指定

电气接口 M16×1.5、 PG11、 1/2” NPT 或用户提供规格

整体高度 标准型:250mm(其他安装方式见相关表格)

防护等级 IP65/IP67

防爆标志 本安型： ExiaIICT4～6   隔爆型： ExdIICT4～6
