安全仪表基本概念及配置原则
时间:2020-08-13 14:19:27浏览量:1346

1. 安全仪表系统(SIS)

实现一个或多个安全仪表功能的仪表系统

组成:测量仪表、逻辑控制器、最终元件及相关软件构成,作为系统还有通信接口、人机接口。系统特征为故障安全型。

2. 安全仪表功能(SIF)

为了防止、减少危险事件发生或保持过程安全状态,用测量仪表、逻辑控制器、最终元件及相关软件等实现的安全保护功能或安全控制功能。

3. 风险、安全

风险:预期可能发生的特定危险事件和后果。

安全:简单的说,可以接受的风险就是安全。

4. 安全完整性、安全完整性等级(SIL)

安全完整性:在规定的条件和时间内,SIS完成SIF的平均概率。

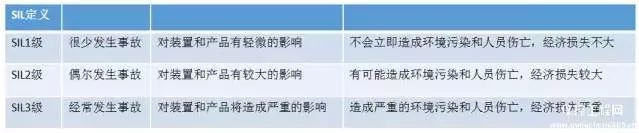

安全完整性等级(SIL):安全功能的等级,由低到高分SIL1—SIL4。

本规范要求在安全功能分配时,安全完整性等级最高为SIL3。


低要求操作模式:

SIL1为平均每年失效的概率10-1---10-2

SIL2为平均每年失效的概率10-2---10-3

SIL3为平均每年失效的概率10-3---10-4

SIL评估内容:

1)确定每个SIF的SIL

2)确定诊断、维护和测试要求,包括测试间隔时间。

5. 基本过程控制系统(BPCS)

响应过程测量以及其它设备、其它仪表、控制系统或操作员的输入信号,按过程控制规律、算法、方式,产生输出信号实现过程控制及其相关设备运行的系统。

(理解就是SIS以外的控制系统,不执行SIF的系统)。

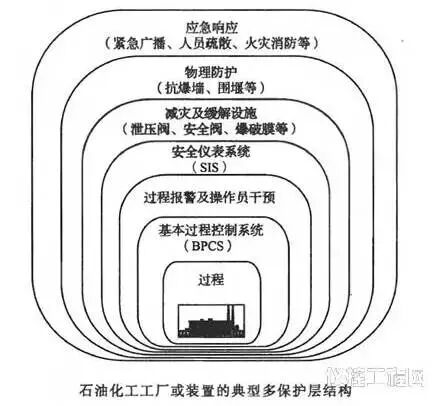

6. 保护层

通过预防、控制、减缓等手段降低风险的措施


安全生命周期:从工程方案设计开始到所有安全仪表功能停止使用的全部过程。

分三个阶段:

1)工程设计阶段,从方案设计到详细工程设计完。自控专业从收到SIL评估及审查前的过程为参与者,后为主导者。

2)集成调试验收测试阶段,集成商为主。

3)操作维护阶段,业主自控专业为主。

三.测量仪表

测量仪表包括模拟量和开关量两种类型仪表

1. 一般规定

 测量仪表宜采用4~20mA+HART的智能变送器

 爆炸危险场所优先使用隔爆型仪表

 现场安装测量仪表防护等级不应低于IP65

 测量仪表及取源点宜独立设置

 不应采用现场总线或其它通信方式作为SIS的输入信号

2. 测量仪表独立设置和冗余设置原则

 完成SIL1的SIF:测量仪表可与BPCS共用,可采用单一测量仪表

 完成SIL2的SIF:测量仪表宜与BPCS分开,宜采用冗余测量仪表

 完成SIL3的SIF:测量仪表应与BPCS分开,应采用冗余测量仪表

3. 冗余方式

 当系统要求高安全性时,应采用“或”逻辑结构

 当系统要求高可用性时,应采用“与”逻辑结构

 当系统要求兼顾高安全性和高可用性时,应采用三取二逻辑结构

四.最终元件

最终元件包括控制阀(调节阀、切断阀)、电磁阀、电机等执行设备

1. 一般规定

 最终元件宜采用气动控制阀,不宜采用电动控制阀

 气动控制阀执行安全仪表功能时,SIS应优先动作,也就是说调节阀带的电磁阀应安装在定位器和执行机构之间,切断阀带的电磁阀应安装在执行机构上。电磁阀电源应由SIS提供

 气动控制阀宜采用弹簧复位单气缸执行机构,当采用双气缸执行机构时,宜配空气储罐或专用仪表气源管线

 爆炸危险场所优先使用隔爆型电磁阀、阀位开关

 现场安装电磁阀、阀位开关防护等级不应低于IP65

2. 控制阀独立设置和冗余设置原则

 完成SIL1的SIF:控制阀可与BPCS共用,但SIS应优先动作,可采用单一控制阀

 完成SIL2的SIF:控制阀宜与BPCS分开,宜采用冗余控制阀

 完成SIL3的SIF:控制阀应与BPCS分开,应采用冗余控制阀

3. 冗余方式

 控制阀冗余可采用一个调节阀和一个切断阀,也可采用二个切断阀

 当系统要求高安全性时,冗余电磁阀宜采用“或”逻辑结构

 当系统要求高可用性时,冗余电磁阀宜采用“与”逻辑结构

五.逻辑控制器

逻辑控制器宜采用可编程电子系统,简单场合可采用继电器系统,或可编程电子系统、继电器系统混合构成。

1. 一般规定: 当逻辑控制器为可编程电子系统时

 逻辑控制器总响应时间宜为100ms---300ms,总响应时间指信号从进逻辑控制器到出逻辑控制器所需的全部时间

 逻辑控制器的中央处理单元负荷不应超过50%

 逻辑控制器的内部通信负荷不应超过50%,若采用以太网的通信负荷不应超过20%

2. 逻辑控制器独立设置和冗余设置原则

 完成SIL1的SIF:逻辑控制器宜与BPCS分开,可采用冗余逻辑控制器
