用途

双法兰差压液位变送器测界面

厂家型号

Rosemount3051CD、横河EJA118W 膜片材质：HC

使用工况介绍

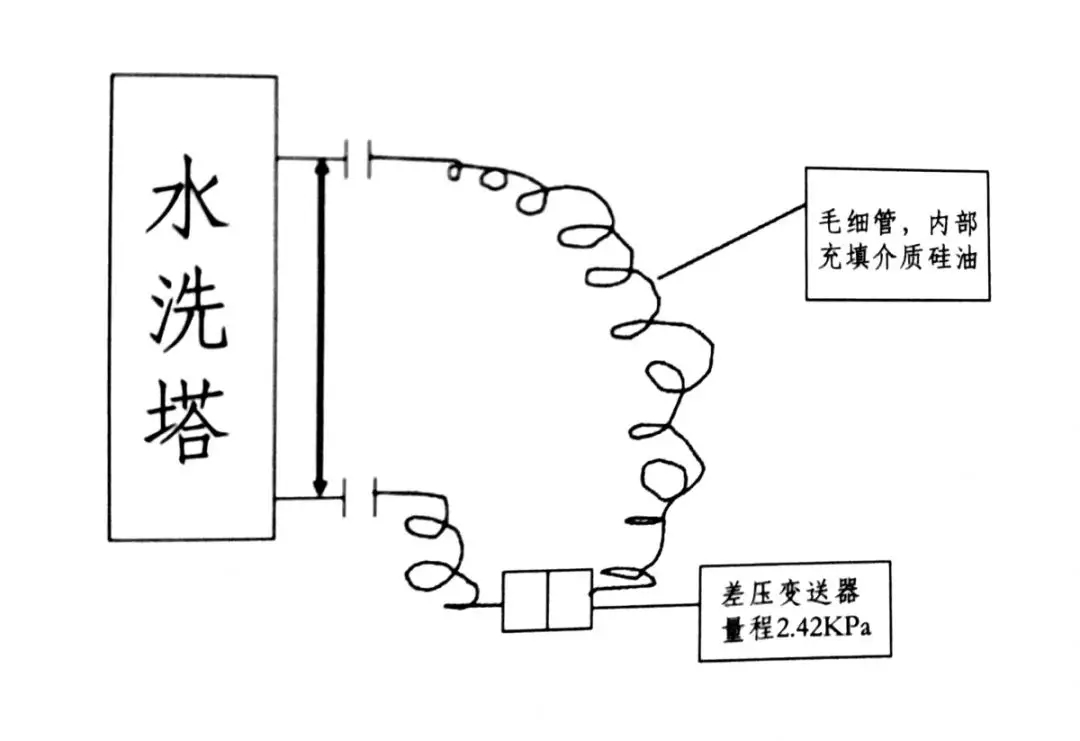

使用设备：水洗塔测量液位

重介质：冷媒

轻介质：酸（强酸），

压力：10MPa，密度差：（0.1－0.2）g／cm³，测量范围：2m，

酸密度：（1000-1100）g／m³，重介质密度：1200g/cm³，

量程计算与设置：

由公式△P＝（ρ重ρ轻）gh计算

△P＝（0.1－0.2）g／cm3X9.8m／s²X2m

△P＝（1.96－3.92）kpa

故仪表设置取密度中间值设为2.94KPa

故障现象描述

水洗塔利用双法兰差压变送器测量某产品与水洗酸的界位，开车初期，仪表运行正常、运行一段时间后（时间长短不ー），界面显示失准。尤其是停车再开车后，液位计基本不能反应工艺实际情况

处理前安全指施

1、开具作业票

2、控制回路打手动

3、如需拆下仪表，则穿戴劳动防护用品

故障原因分析及判断思路

发生故障有以下几种可能：

1、因为此液位计差压值设置较小，高低压测又增加防腐隔离膜片，所以测量受各种条件影响较大

2、变送器本身问题 安装之前将双法兰两膜片放在同一平面，变送器显示为0

3、安装问题 按规范安装，保证垫片大小合适，没有压到膜片，螺栓拧紧力合适

4、仪表设置和调零问题 仪表 LRV URV设置均正常

5、工艺问题，工艺操作或工艺条件引起的测量问题

故障有效处理办法

1、要求工艺提供准确的接近工艺工况的密度差；根据密度差设置更接近实际的量程

2、调零尽量采用轻介质在工况条件下实际标定

3、每次停车后重新更换防腐隔离膜片并重新调零

故障防范措施及改进

1、和工艺多沟通，多学习工艺知识，了解工艺知识更有利于仪表问题的判断

2、针对特殊仪表不能靠经验，不能完全根据工艺设计的数据来设置仪表

3、双法兰调零有规范，但针对特殊情况，还要采用特殊的操作方法进行

相关知识拓展

故障处理经验

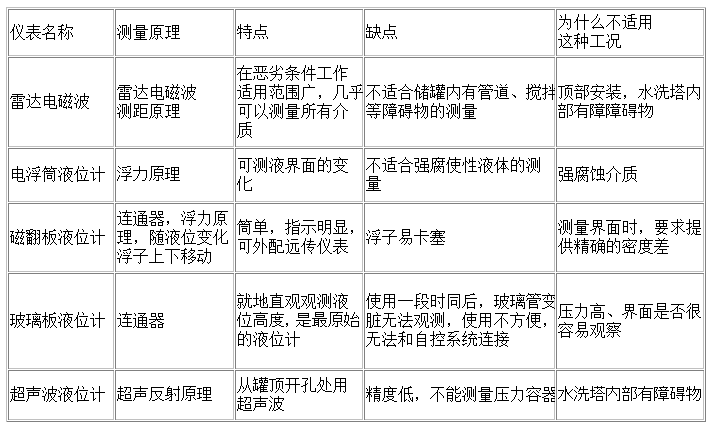

针对目前常用的液位计，适用于水洗塔这种工况的不多，难点如下：

1、设备中问部分有填料，顶部无安装口，顶部安装的测量方式基本不能使用

2、密度差小、且不能提供精确的密度差，磁翻板浮子无法加工

3、压力高、腐蚀性超强
