在一个管道上安装一个电接点压力表，接点1、接点2、接点3；通过万用表测量后证明，1&3是常闭点，2&3是常开点；我现在给定一个压力范围（4——6公斤压力可接受）低于4公斤和高于6公斤立即要接通电路（闭合后给继电器线圈通电）报警；请问我如何接线？我采用的3*2.5的控制线。3是常闭点，接4公斤（低压）；2&3是常开点，接6公斤（高压）；我以前接过电接点压力表直接控制水泵电机接触器线圈的，低于4公斤起泵，高于8公斤停泵，没有报警的。常闭点接高压停泵，常开点接低压起泵，反正你可以接好后试试看呗，或者也可用手压泵试试看啊。

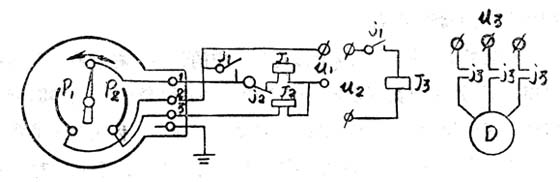

电流方向：火线进中点，经过低压点，到中间继电器1组触点的常闭点，到接触器线圈一端，继电器线圈另一端接零线。另选一组接触器上的常开触点，2端并联到压力表低压端与中点端。中间继电器的控制由火线进压力表中点，到高压点到中间继电器线圈一段，中间继电器线圈另一段接零线。
